ОАО «Тюменский аккумуляторный завод» производит тепловозные аккумуляторные батареи двух типов: 32ТН-450-У2 и 48ТН-450-У2. Аккумуляторные батареи 32ТН-450-У2 и 48ТН-450- У2 предназначены для работы в стартерном режиме при запуске дизеля тепловоза от главного генератора для батареи 32ТН-450-У2 и от стартер-генератора для 48ТН-450-У2, а так же для питания цепей управления, освещения и вспомогательной нагрузки при неработающем дизеле. Область рабочих температур: от минус 40 до плюс 60 С.
Применение: Тепловозы М 62У, 2 ТЭ 116, ТЭМ 7, ТЭМ 2У и др.

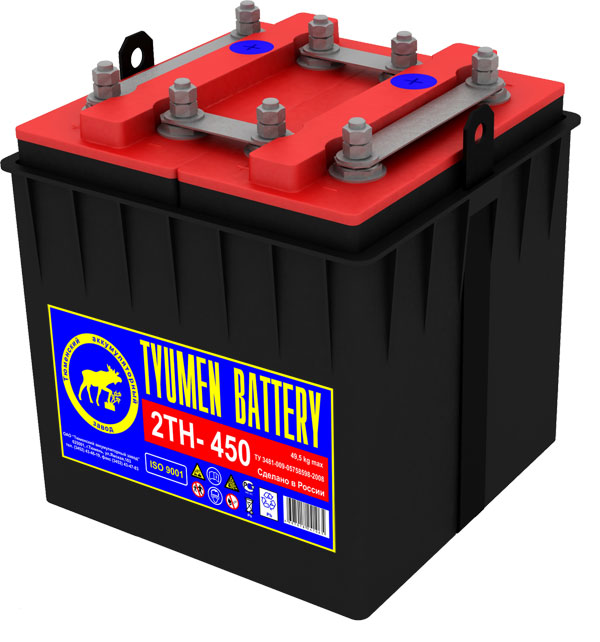

Секция 2ТН-450 для
АКБ 32ТН-450-У2
и АКБ 48ТН-450-У2 |
Номинальное напряжение |
4В |
| Номинальная емкость |
450А*ч |
| Ток разряда |
1700А |
| Исполнение |
сухозаряженный |

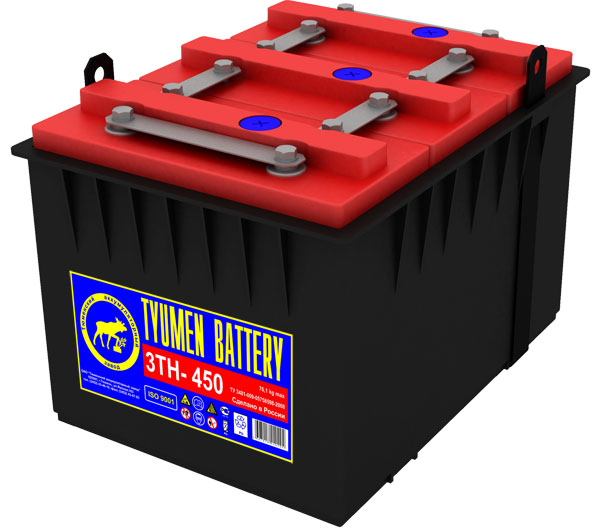

Секция 3ТН-450 для
АКБ 48ТН-450-У2 |
Номинальное напряжение |
6В |
| Номинальная емкость |
450А*ч |
| Ток разряда |
1700А |
| Исполнение |
сухозаряженный |

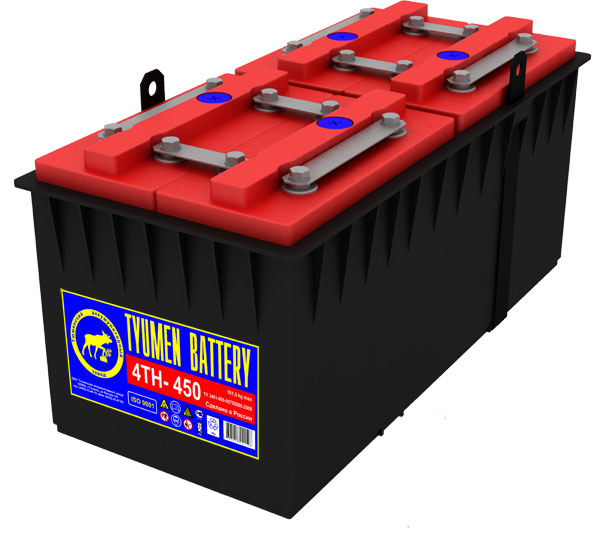

 Секция 4ТН-450 для
АКБ 32ТН-450-У2
|
Номинальное напряжение |
8В |
| Номинальная емкость |
450А*ч |
| Ток разряда |
1700А |
| Исполнение |
сухозаряженный |
Батарея 32ТН-450-У2 изготавливается в двух исполнениях и состоит из 16-ти последовательно соединенных секций 2ТН-450 или 8-ми секций 4ТН-450.
Батарея 48ТН-450-У2 изготавливается в двух исполнениях и состоит из 24-х последовательно соединенных секций 2ТН-450 или 16-ти секций 3ТН-450.
| Аккумуляторные батареи для тепловозов и их технические характеристики |
| Тип батареи |
Номинальное напряжение, В |
Номинальная емкость
при 20-часовом
режиме разряда, Ач |
Наименование
секций
|
Габаритные размеры, мм. |
Масса секций, кг. |
| длина |
ширина |
высота |
с электролитом |
без электролита |
| 32ТН-450У2 |
64 |
450 |
2ТН-450 |
330 |
335 |
365 |
71,6 |
49,5 |
| 4ТН-450 |
730 |
340 |
360 |
145,8 |
101,5 |
| 48ТН-450У2 |
96 |
450 |
2ТН-450 |
330 |
335 |
365 |
71,6 |
49,5 |
| 3ТН-450 |
500 |
373 |
360 |
120,4 |
90,4 |
Аккумулятор ТН-450
Режим разряда
|
Напряжение на аккумуляторе в конце разряда, В, не менее |
Емкость Ач, не менее
|
| Длительность разряда |
Сила тока, А |
| ТН-450 |
| 20 ч. |
- |
- |
- |
| 10 ч. |
45 |
1,80 |
450 |
| 5 ч. |
68 |
1,70 |
340 |
| 5 мин. |
900 |
1,45 |
75 |
| Прерывистый (15 включений) |
1700 |
1,00 |
70 |
Каждая секция 2ТН-450 состоит из 2-х последовательно соединенных аккумуляторов ТН-450;
секция 4ТН-450 состоит из 4-х последовательно соединенных аккумуляторов ТН-450;
секция 3ТН-450 состоит из 3-х последовательно соединенных аккумуляторов ТН-450.
Последовательное соединение между собой аккумуляторов и секций осуществлено с помощью медных освинцованных перемычек, которые поставляются в комплекте с запасными частями для тепловозных батарей. Каждая секция батареи размещена в ящике из ударопрочного полипропилена. Герметичность аккумуляторов ТН-450 обеспечивается контактно-тепловой сваркой крышки с моноблоком.
Батареи являются ремонтнопригодными
Батареи упаковываются на европоддоны в комплекте с запасными частями (без электролита).
В комплект ЗИП входят:
- Ареометр аккумуляторный для электролита АЭ – 1 с пипеткой 1100-1300 ГОСТ18481-81;
- Термометр жидкостной или ртутный с пределом измерения от -30 до +70 С;
- Баллон для электролита;
- Пробка М30;
- Аккумуляторы ТН-450, в количестве 2-х штук для 32ТН-450-У2 и 3-х штук для 48ТН-450-У2;
- Перемычки для 32ТН-450-У2 из секций 2ТН-450 (L=291,0 мм – 4 штуки, L=115,5 мм – 5 штук, L=147,5 мм – 24 штуки);
- Перемычки для 32ТН-450-У2 из секций 4ТН-450 (L=115,5 мм – 5 штук, L=195,0 мм – 16 штук, L=245,0 мм – 8 штук, L=291,0 мм – 4 штуки);
- Перемычки для 48ТН-450-У2 из секций 2ТН-450 (L=115,5 мм - 10 штук, L=147,0 мм - 24 штуки, L=192,0 мм - 18 штук);
- Перемычки для 48ТН-450-У2 из секций 3ТН-450 (L=115,5 мм - 10 штук, L=245,0 мм - 26 штук);
- Болты, шайбы (для аккумуляторных батарей из секций 3ТН-450 и 4ТН-450);
- Шайбы, гайки (для аккумуляторных батарей из секций 2ТН-450).
Один комплект 32ТН-450-У2, вместе с ЗИП, упаковывается на 2 стандартных европоддоноа (1200х800 мм). Общий вес составляет – 910 кг (без электролита).
Один комплект 48ТН-450-У2, вместе с ЗИП, упаковывается на 2 стандартных европоддоноа (1200х800 мм). Общий вес составляет – 1340 кг (без электролита).
Для заливки тепловозных батарей используется электролит плотностью 1,23 г/см3. Электролит поставляется в 5л канистрах и оплачивается отдельно.
| Количество электролита (плотностью 1,23 г/см3) необходимое для заливки |
| 32ТН-450-У2 |
48ТН-450-У2 |
Секция 2ТН-450 |
Секция 3ТН-450 |
Секция 4ТН-450 |
Элемент ТН-450 |
| 290 литров |
435 литров |
18 литров |
27 литров |
36 литров |
9 литров |
ГАРАНТИИ ИЗГОТОВИТЕЛЯ НА ТЕПЛОВОЗНЫЕ БАТАРЕИ 32ТН-450-У2 и 48ТН-450-У2
Срок хранения сухозаряженных батарей до приведения в рабочее состояние – не более 3-х лет с даты изготовления.
Гарантийный срок службы – 36 месяцев с момента приведения в рабочее состояние. |
